Option Photoelektrochemie
Ermöglicht lokale photoelektrochemische Untersuchungen mit definierter Elektrolytkontaktfläche und integrierter optischer Faserbeleuchtung zur ortsaufgelösten Analyse von lichtgetriebenen elektrochemischen Prozessen.

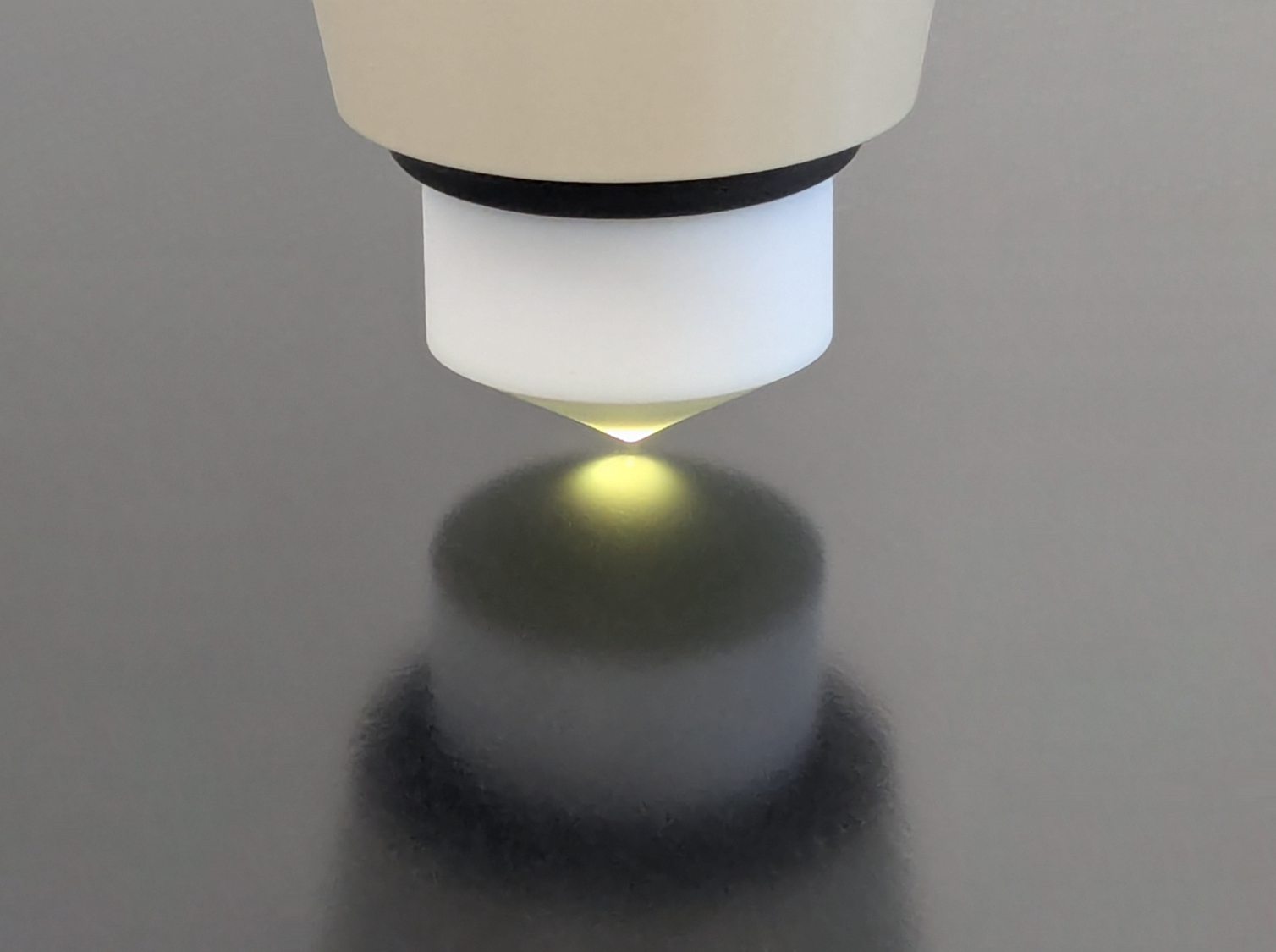

Die Option Photoelektrochemie erweitert das Rastertropfenzellsystem (SDC) um eine faserbasierte Lichtführung für ortsaufgelöste photoelektrochemische Untersuchungen. Eine optische Faser wird in den zentralen Kanal des SDC-Körpers integriert und führt das Licht direkt zur Elektrolyt-Proben-Grenzfläche an der Spitze der Rastertropfenzelle.
Diese Konfiguration ermöglicht lokale photoelektrochemische Messungen unter definierten Elektrolytkontaktbedingungen. Die Probe verbleibt an der Luft und wird ausschließlich am Messpunkt durch einen kleinen Elektrolvolumen kontaktiert, während die Beleuchtung lokal über die integrierte optische Faser erfolgt.
Die Lichtintensität lässt sich an die jeweiligen experimentellen Anforderungen anpassen und mithilfe eines geeigneten Leistungssensors direkt an der SDC-Spitze kalibrieren. Sowohl kontinuierliche als auch modulierte Beleuchtungsmodi werden unterstützt und ermöglichen photoelektrochemische Messungen unter definierten Beleuchtungsbedingungen.
Dadurch lassen sich lichtinduzierte elektrochemische Prozesse mit hoher räumlicher Auflösung untersuchen. Gleichzeitig gewährleisten die lokale Beleuchtung und frischer Elektrolyt an jedem Messpunkt reproduzierbare Messbedingungen.
Hauptmerkmale
- Lokale Beleuchtung am Messpunkt: Die optische Faser führt das Licht direkt zur Elektrolyt-Proben-Grenzfläche und gewährleistet eine definierte Beleuchtung des elektrochemisch aktiven Bereichs.
- Kombinierte Steuerung von Beleuchtung und Elektrochemie: Ermöglicht synchronisierte elektrochemische Messungen unter definierten Beleuchtungsbedingungen mit kontinuierlicher oder modulierter Beleuchtung.
- Definierter Elektrolytkontakt mit hoher räumlicher Auflösung: Der miniaturisierte Elektrolytvolumen begrenzt den Messbereich und ermöglicht die ortsaufgelöste photoelektrochemische Charakterisierung heterogener Oberflächen.
- Frischer Elektrolyt an jeder Messposition: Der automatische Elektrolytaustausch gewährleistet reproduzierbare Messbedingungen und verhindert Kreuzkontaminationen zwischen den einzelnen Messpunkten.
Benötigen Sie eine Komplettlösung für photoelektrochemische Untersuchungen mit dem SDC?

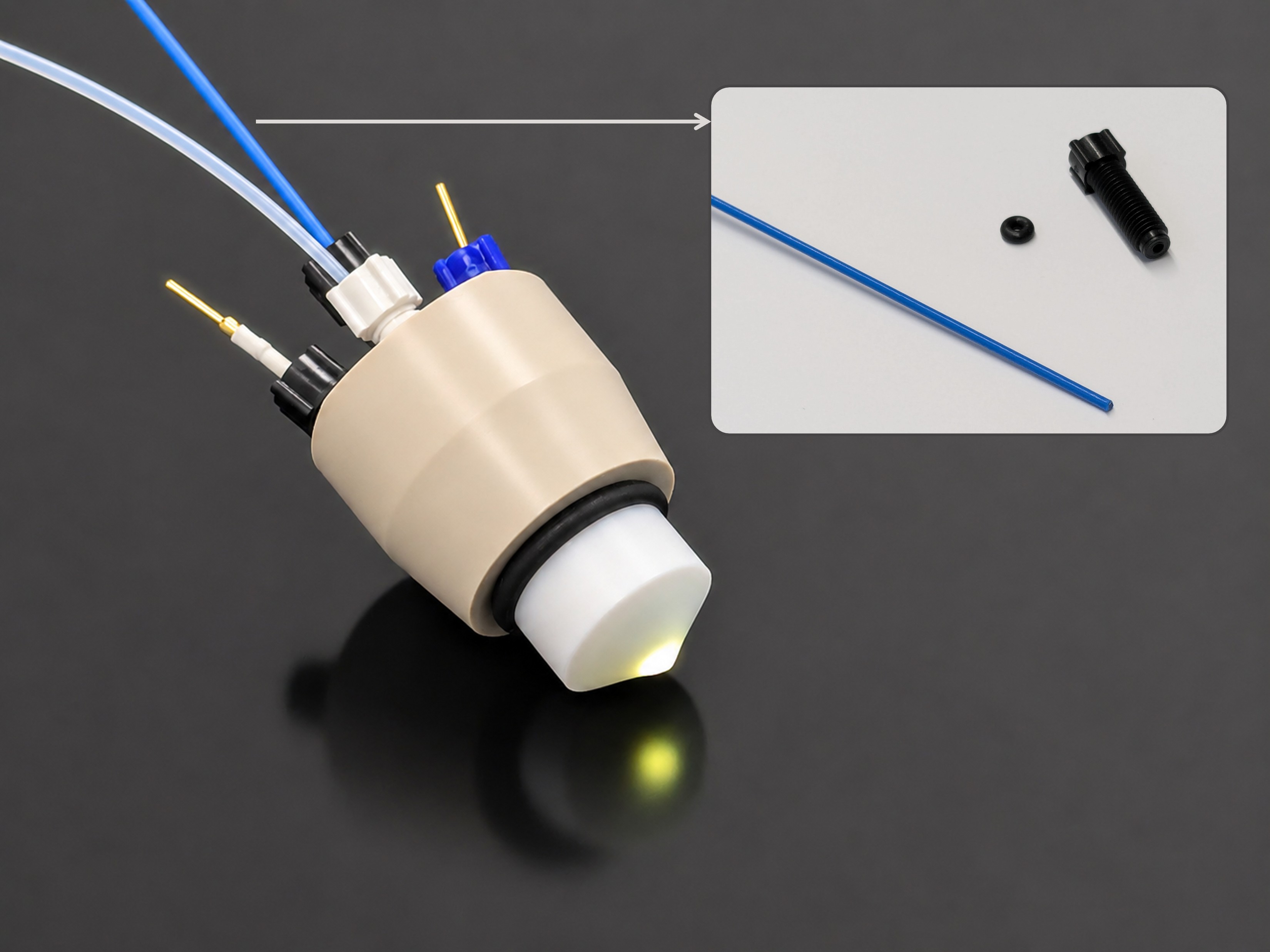

Die Option Photoelektrochemie richtet sich an Anwender, die eine vorhandene Lichtquelle in das SDC-System integrieren möchten. Sie umfasst die optische Faser zur Einkopplung externer Beleuchtung in den SDC-Kopf und ermöglicht automatisierte photoelektrochemische Messungen mit Ihrer bevorzugten Lichtquelle.
Für eine sofort einsatzbereite Komplettlösung empfehlen wir das SDC Photoelektrochemie-Set. Es umfasst die optische Faser, eine Lichtquelle für den sichtbaren Spektralbereich sowie einen Lichtsensor zur Kalibrierung der Lichtintensität und ermöglicht den direkten Einstieg in photoelektrochemische Messungen.
Technische Daten
Option Photoelektrochemie
Photoelektrochemie-Set
Rastertropfenzellsystem (SDC)
Das Rastertropfenzellsystem (SDC) ermöglicht ortsaufgelöste elektrochemische Untersuchungen an großen oder komplexen Probenoberflächen. Als miniaturisierte mobile Messzelle entfällt die Notwendigkeit, die Probenoberflächen vollständig in einen Elektrolyten einzutauchen. Dieses System ist mit allen SECM-Konfigurationen kompatibel, profitiert jedoch besonders von einem erweiterten Positionierbereich.
Erfahren Sie mehr →

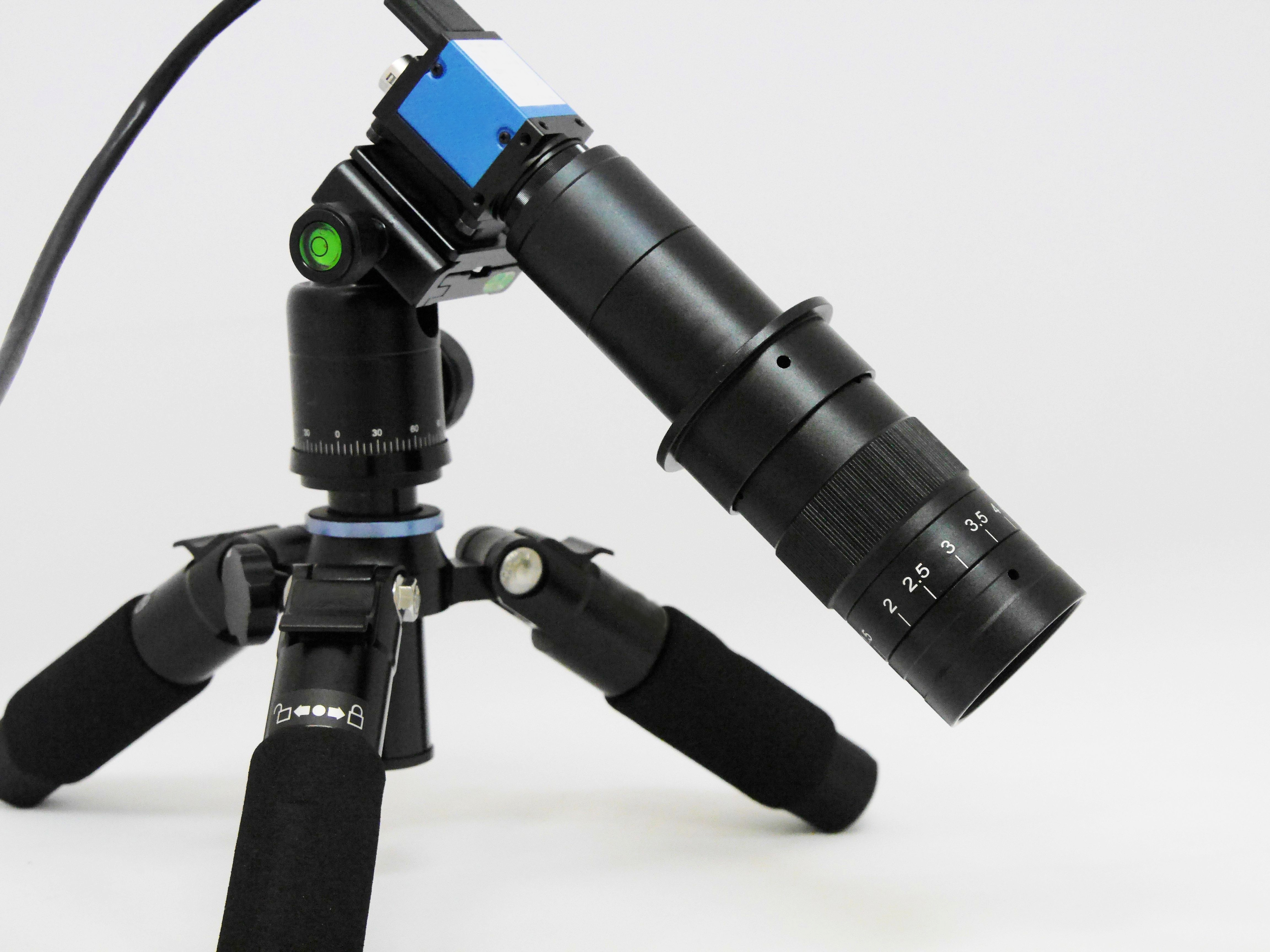

Option Video
Das Videomakrosystem ermöglicht eine visuelle Kontrolle der Probenausrichtung und Sondenpositionierung. Es beinhaltet ein manuelles Zoom Objektiv (1: 0,7-4,5) mit monochromer USB CCD Kamera, montiert auf einem frei positionierbaren Stativ für eine Live-Ansicht des Sonden-Proben-Bereichs.
Erfahren Sie mehr →

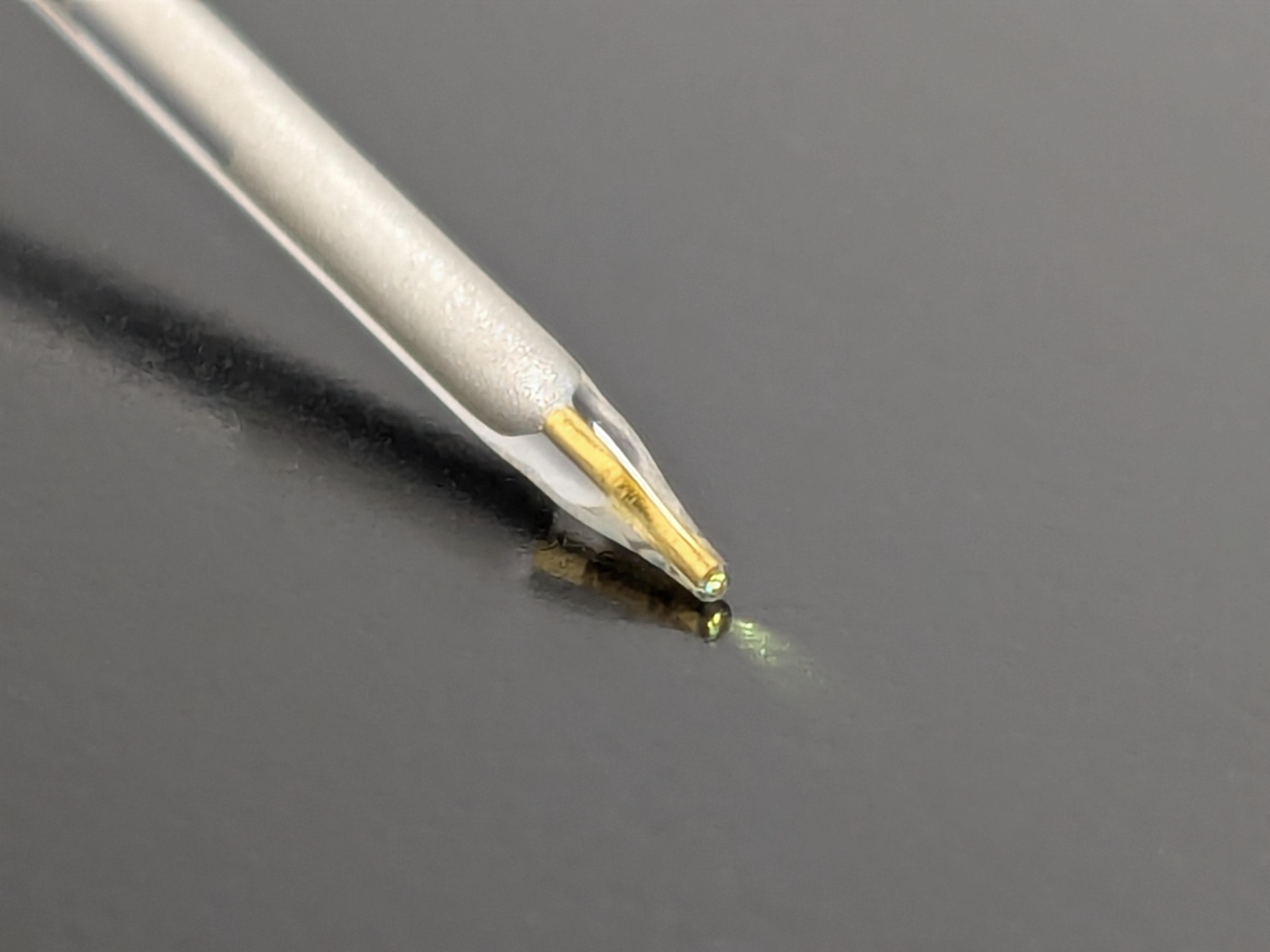

Option SPECM
Die Integration einer optischen Faser mit konzentrischer Goldringelektrode ermöglicht die lokale Beleuchtung und ortsaufgelöste elektrochemische Charakterisierung von lichtaktiven Materialien mittels Rasterphotoelektrochemischer Mikroskopie (SPECM).
Erfahren Sie mehr →
Pseudo-Referenzelektrode
Das chloridierte Silberdrahtelement ist für die Verwendung in SDC-Körpern mit integrierter Fritte optimiert und bildet so eine Elektrode zweiter Art. Darüber hinaus eignet es sich als Pseudo-Referenzelektrodenelement für unterschiedlichste Anwendungen. Zusätzlich können Referenzelektroden spezifisch auf Ihre Bedürfnisse zugeschnitten werden. Bitte zögern Sie nicht, uns diesbezüglich anzusprechen.
Erfahren Sie mehr →

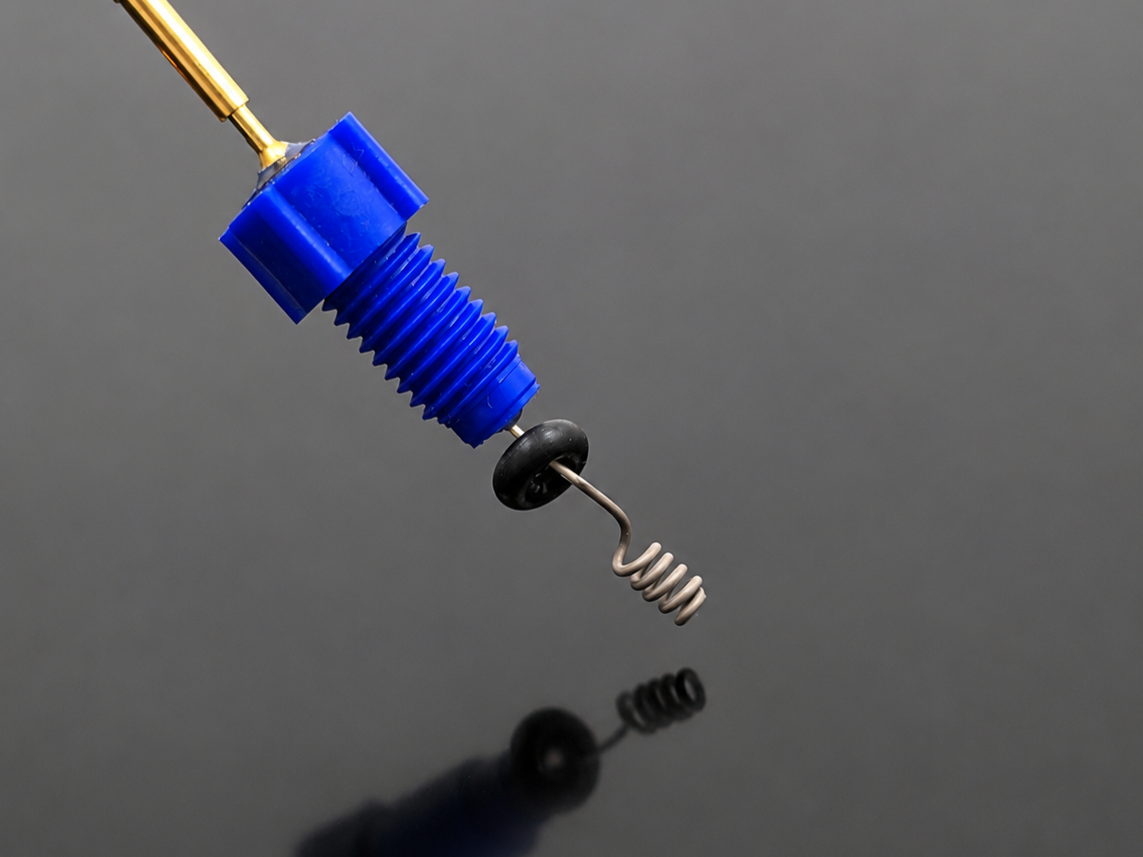

Platingegenelektrode
Miniaturisierte Platingegenelektrode gefertigt aus einer hochreinen Pt-Drahtwendel. Konzipiert für alle Sensolytics SECM-Messzellen und SDC-Konfigurationen.
Erfahren Sie mehr →

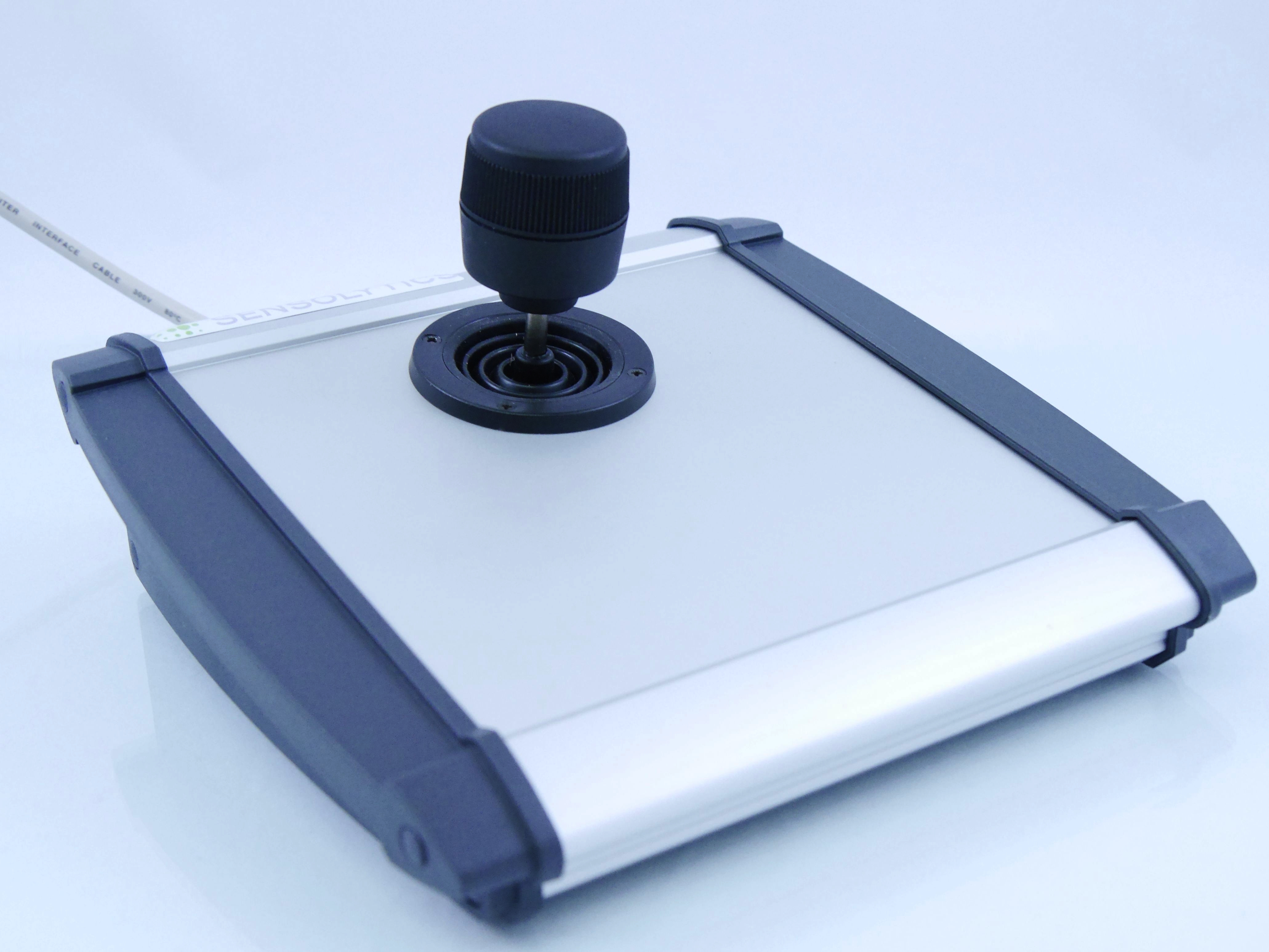

Joystick
Erweitern Sie Ihr Setup mit unserem 3-Achsen Joystick, der für eine bequeme und präzise manuelle Steuerung über lange Arbeitsbereiche während der Vorpositionierungsphase konzipiert wurde.
Erfahren Sie mehr →

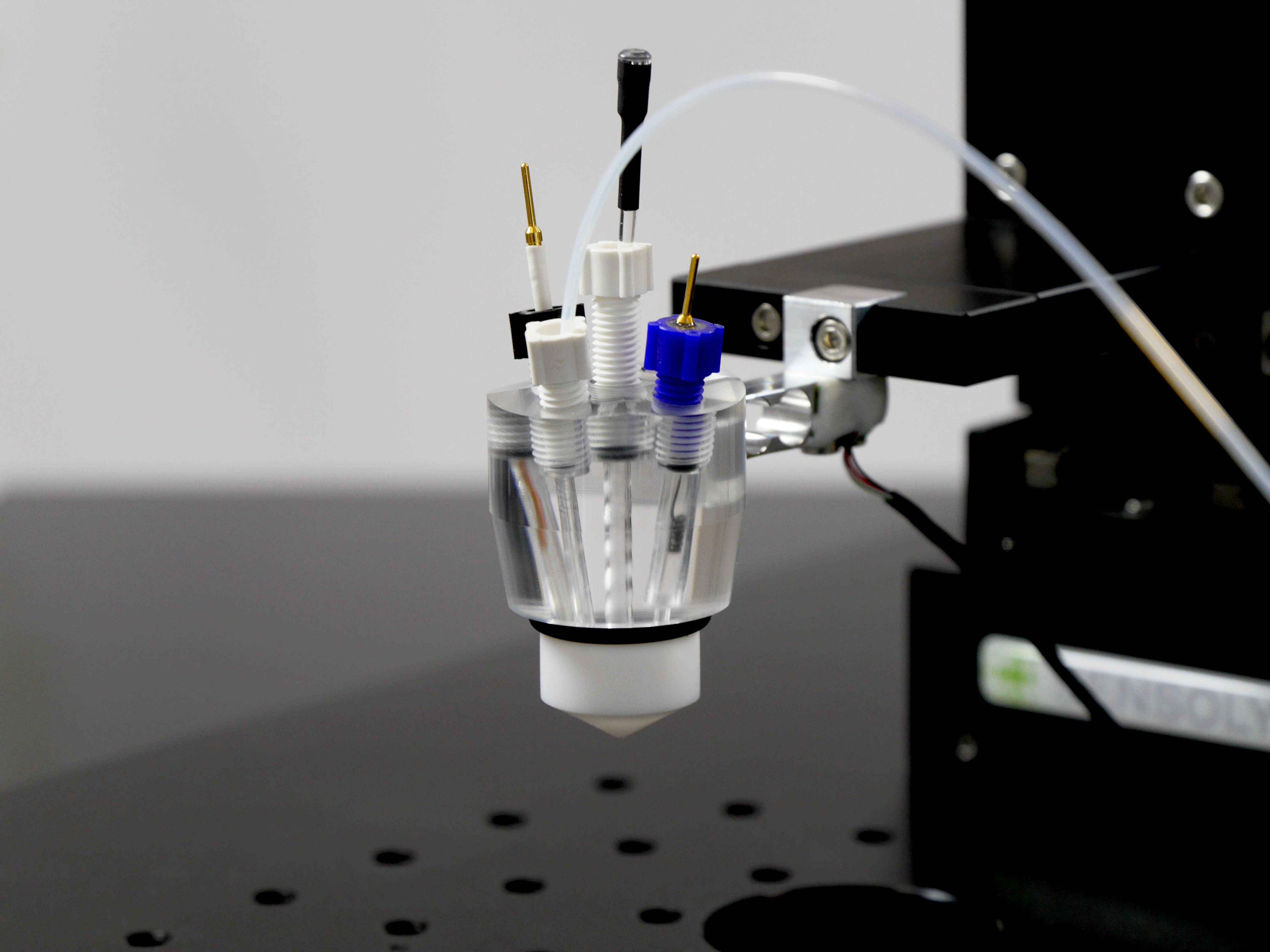

SDC-Kopf
Der SDC-Kopf ist das aktive Element innerhalb eines SDC-Systems und arbeitet als miniaturisierte mobile Messzelle für lokale elektrochemische Untersuchungen. Sensolytics bietet eine Auswahl an SDC-Körpern sowie Spitzen an, passend zu unterschiedlichsten Anwendungen.
Erfahren Sie mehr →

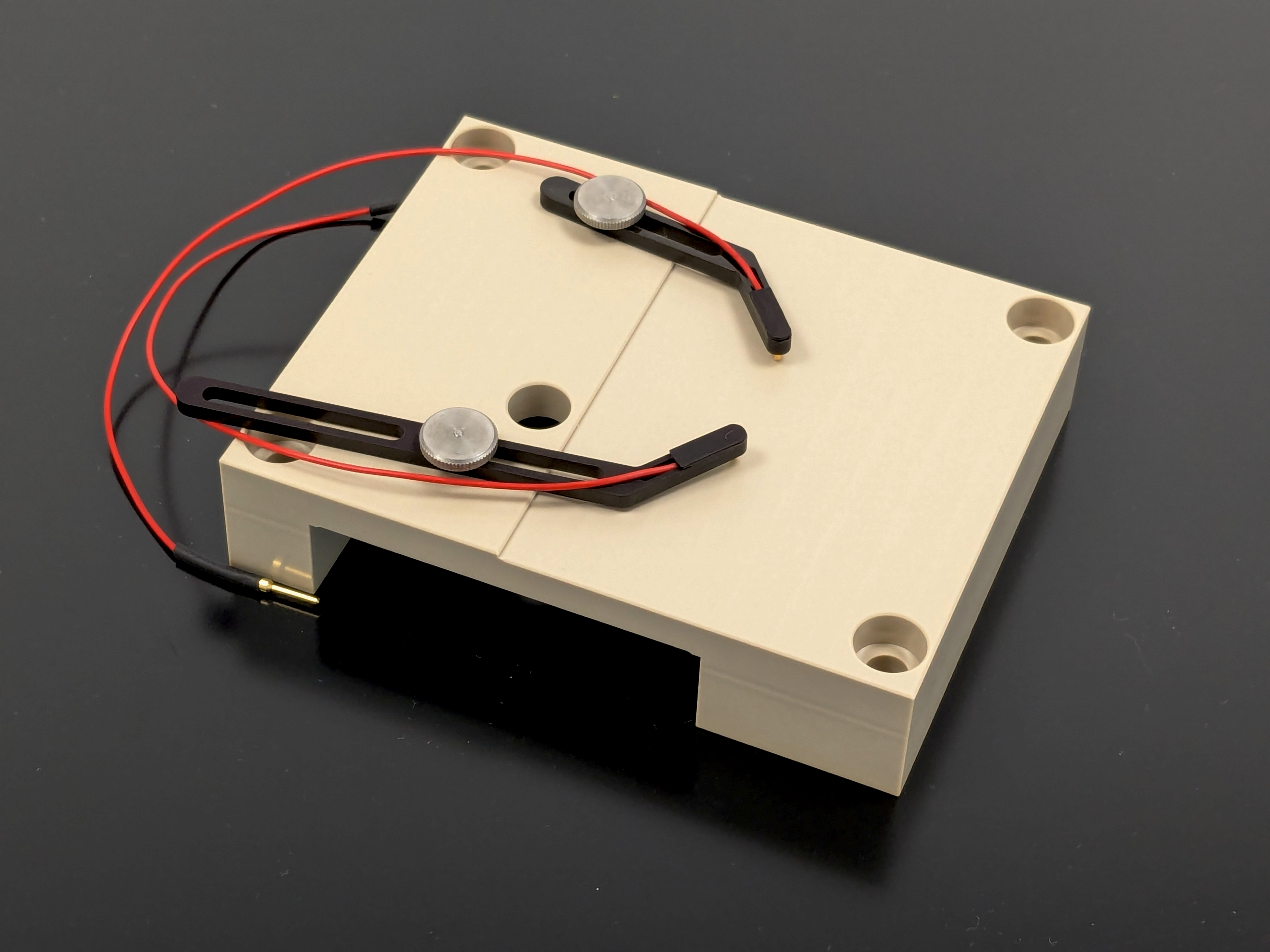

Standard-SDC-Probenhalter
Der Standard-SDC-Probenhalter ist für flache Proben konzipiert. Er verfügt über zwei flexible Arme mit elektrischen Kontakten für die Polarisation der Probe und bietet einen integrierten Abfallbehälter für die bequeme Sammlung des Elektrolyten.
Erfahren Sie mehr →

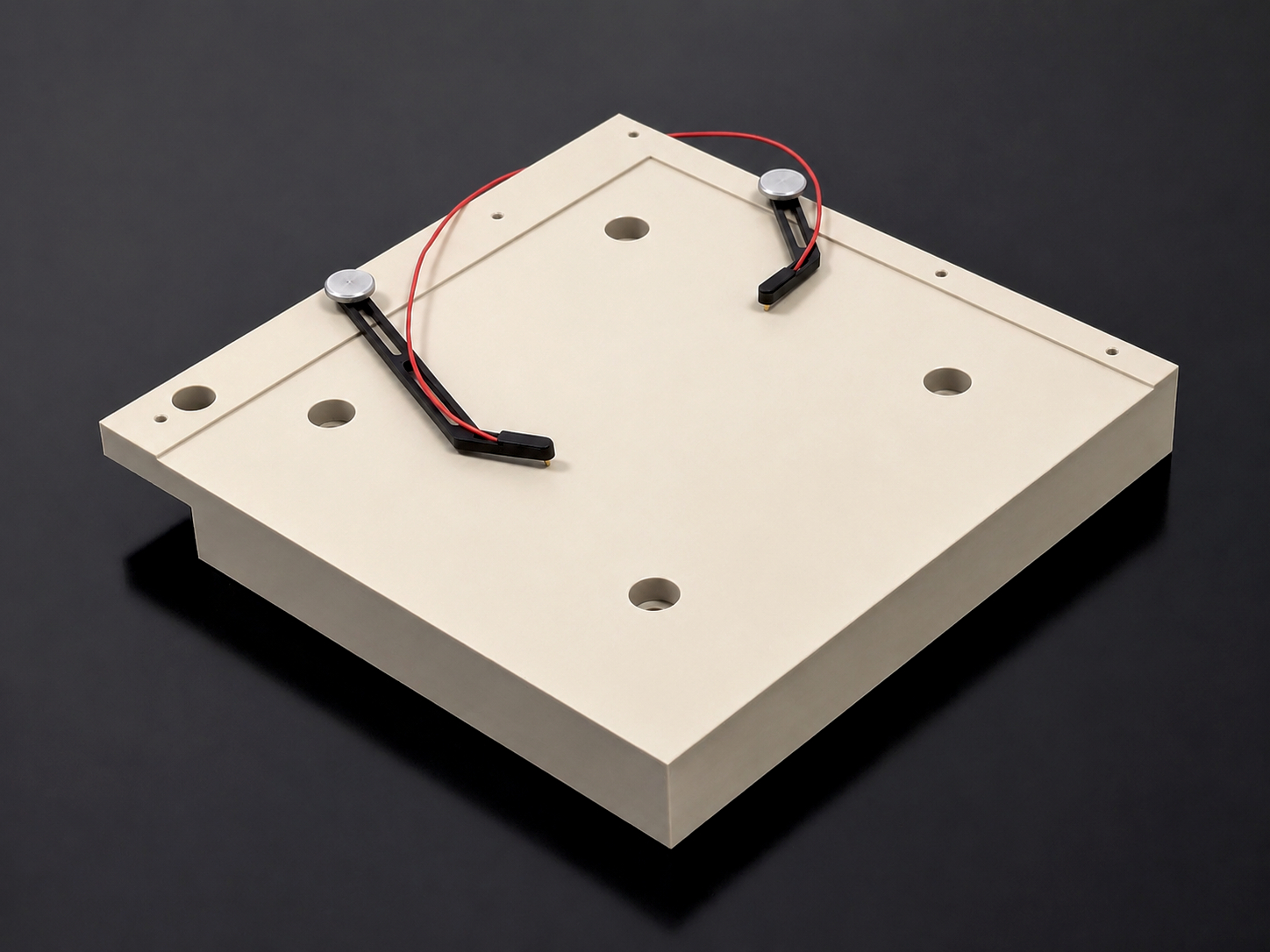

XL-SDC-Probenhalter
Konzipiert für größere Substrate, wird der XL SDC-Probenhalter (175 x 175 x 25 mm) aus PEEK hergestellt, um eine hohe Robustheit und chemische Beständigkeit in aggressiven Umgebungen sicherzustellen. Wie der Standard-Probenhalter verfügt er über zwei flexible Arme mit elektrischen Kontakten und einen integrierten Abfallbehälter.
Erfahren Sie mehr →
Picoplot Dispender
Piezoelektrisches Dispensiersystem zur präzisen Beschichtung mit Tropfen im Picoliterbereich. Erlaubt die Herstellung von Materialbibliotheken, kombinatorischen Proben sowie die kontrollierte Platzierung von Lösungen zur Funktionalisierung.
Erfahren Sie mehr →

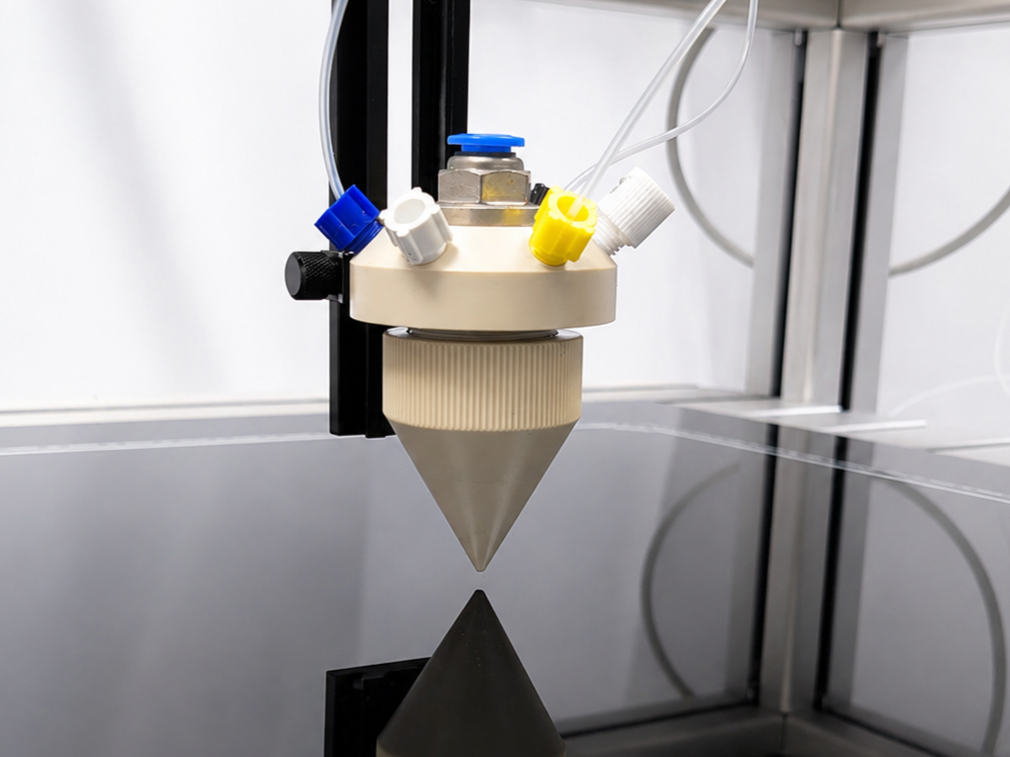

Dünnschichtbeschichtungssystem
Dünnschichtbeschichtungssystem zur Herstellung von definierten und gleichmäßigen Beschichtungen. Das Spray Coater System ermöglicht die reproduzierbare Herstellung von funktionellen Schichten, Katalysatoren oder Modelloberflächen für die elektrochemische und materialwissenschaftliche Forschung.
Erfahren Sie mehr →

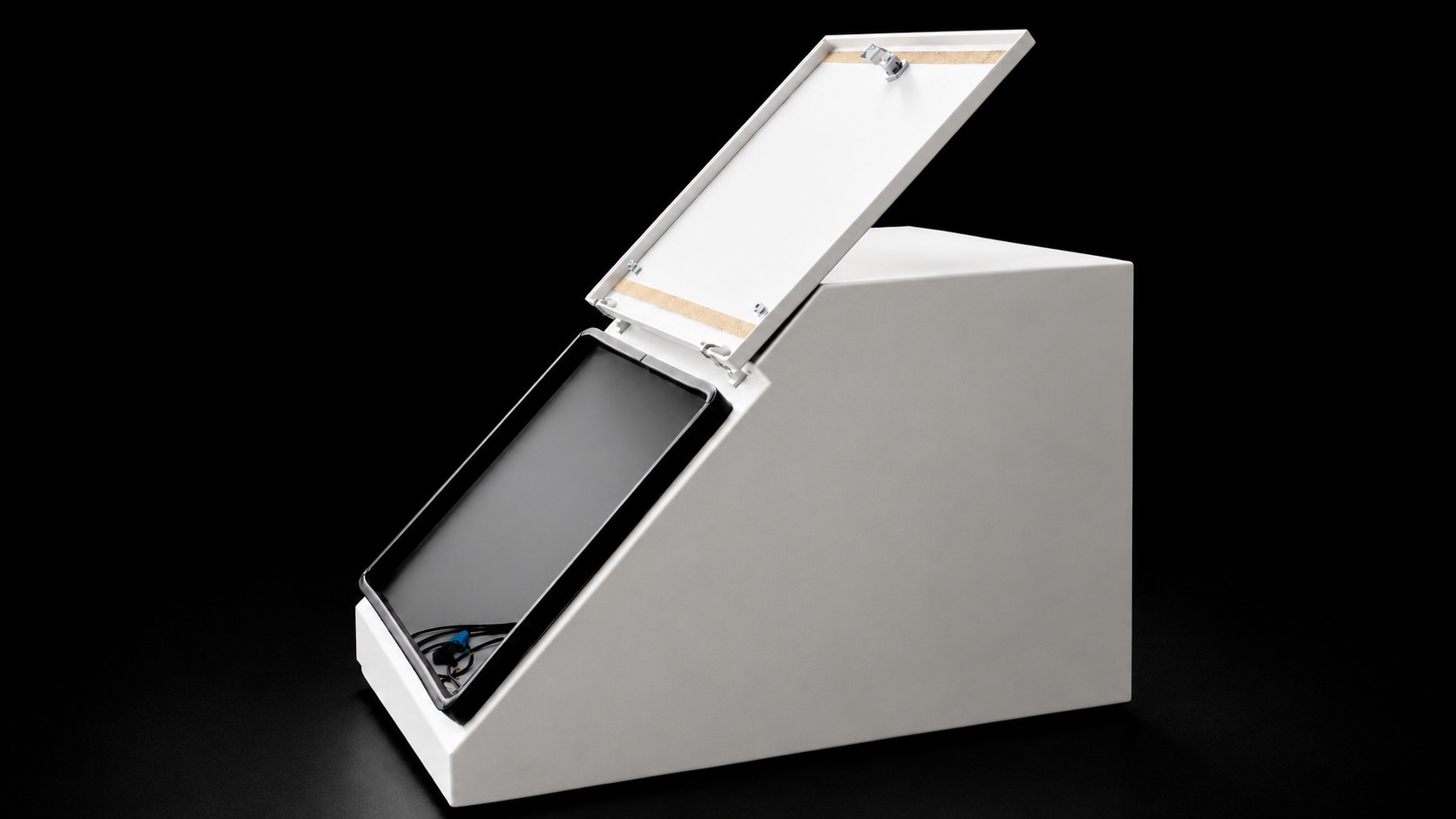

Faradaykäfige
Unsere Faradaykäfige sind aus robustem, lackiertem Stahl gefertigt und für Sensolytics SECM- und SDC-Systeme optimiert. Neben einer exzellenten Rauschunterdrückung für hochsensitive elektrochemische Experimente, gewährleistet die große Frontöffnung einen bequemen Zugang und eine einfache Handhabung innerhalb des Käfigs.
Erfahren Sie mehr →Sie suchen die passende Systemkonfiguration?
Kontaktieren Sie uns noch heute unverbindlich. Wir freuen uns darauf, mit Ihnen Ihre individuellen Anwendungen, experimentellen Bedingungen und Anforderungen an die Gerätekonfiguration zu besprechen. Gerne unterstützen wir Sie bei der Geräteauswahl und zeigen Möglichkeiten zur kundenspezifischen Anpassung sowie zukünftigen Erweiterungen gemäß Ihren individuellen Anforderungen auf.
Häufige Fragen
Die Beleuchtung erfolgt über eine optische Faser, die in den zentralen Kanal des SDC-Kopfes integriert ist. Das Licht wird direkt zur Elektrolyt-Proben-Grenzfläche an der Spitze der Rastertropfenzelle geführt und gewährleistet eine lokale Beleuchtung des elektrochemisch aktiven Bereichs.
Ja. Das System unterstützt sowohl kontinuierliche als auch modulierte Beleuchtung. Die Beleuchtungssequenzen werden vollständig über die SDC-Software gesteuert, können mit elektrochemischen Messungen synchronisiert und in benutzerdefinierte Messabläufe für automatisierte Experimente integriert werden.
Nein. Die räumliche Auflösung wird durch die Kontaktfläche des Elektrolyt an der Spitze der Rastertropfenzelle bestimmt. Die Beleuchtung wird über die optische Faser auf denselben Bereich geführt, sodass photoelektrochemische Messungen mit lokaler Anregung und unveränderter räumlicher Auflösung möglich sind.
Ja. Photoelektrochemische Messungen folgen demselben Messablauf wie Standard-SDC-Experimente und werden um definierte Beleuchtungssequenzen ergänzt, die direkt in den Messablauf integriert werden können.
Ja. Das SDC-Modul kann als Erweiterung in bestehende Sensolytics SECM-Systeme integriert werden. Der SDC-Kopf ist mit der Standard-Sondenhalterung der Sensolytics SECM-Systeme kompatibel. Kontaktieren Sie uns gerne, wenn Sie das SDC-Modul in Ihr bestehendes SECM-System integrieren möchten. Wir beraten Sie zu den verfügbaren Konfigurationsmöglichkeiten.
